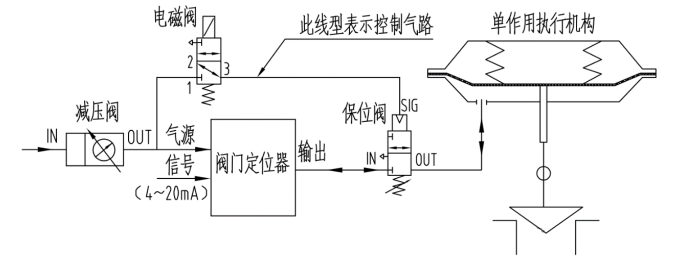

调节型控制阀断气、断电阀位保持控制原理气路图

调节型控制阀断气、断电阀位保持控制原理气路图

气路解析：

当现场仪表气源正常且电磁阀正常供电时，控制阀接受中控室信号由定位器控制进行开度调节;当电磁阀断电或者现场仪表气源压力低于某一设定压力值后保位阀关闭，保持执行机构当前气室压力，从而让控制阀阀位保持。

气路附件作用：

1.减压阀：对仪表气源进行过滤和减压。

2.定位器：接收中控室信号，对控制阀进行开度控制。

3.保位阀：可以设定气源压力故障点，实现断气阀位保持控制。

4.电磁阀：实现断电阀位保持控制。　

5.特别注意：信号控制气路一般选用φ8mm 不锈钢管连接。
